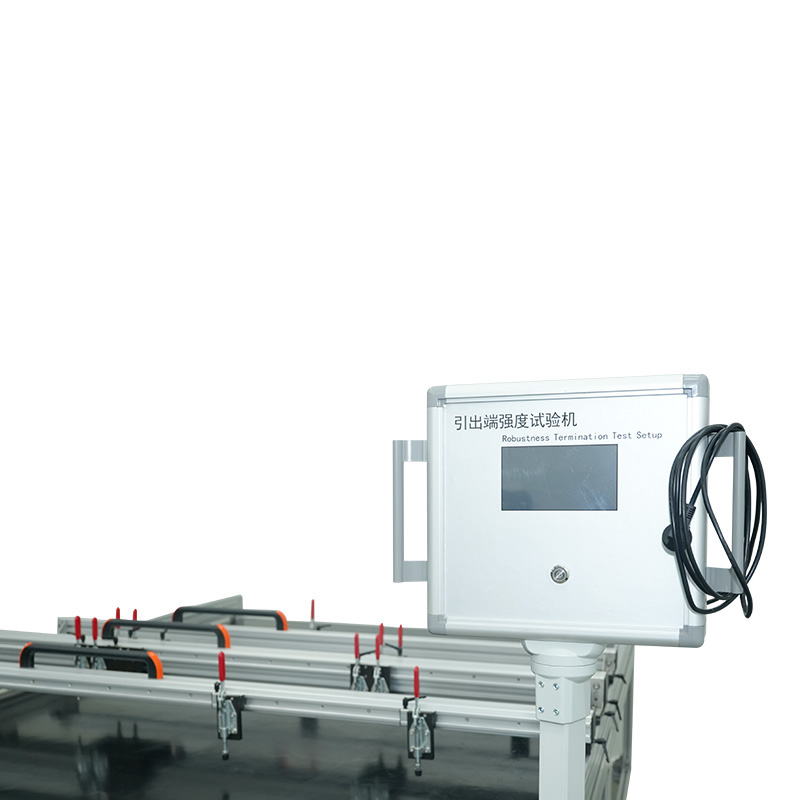

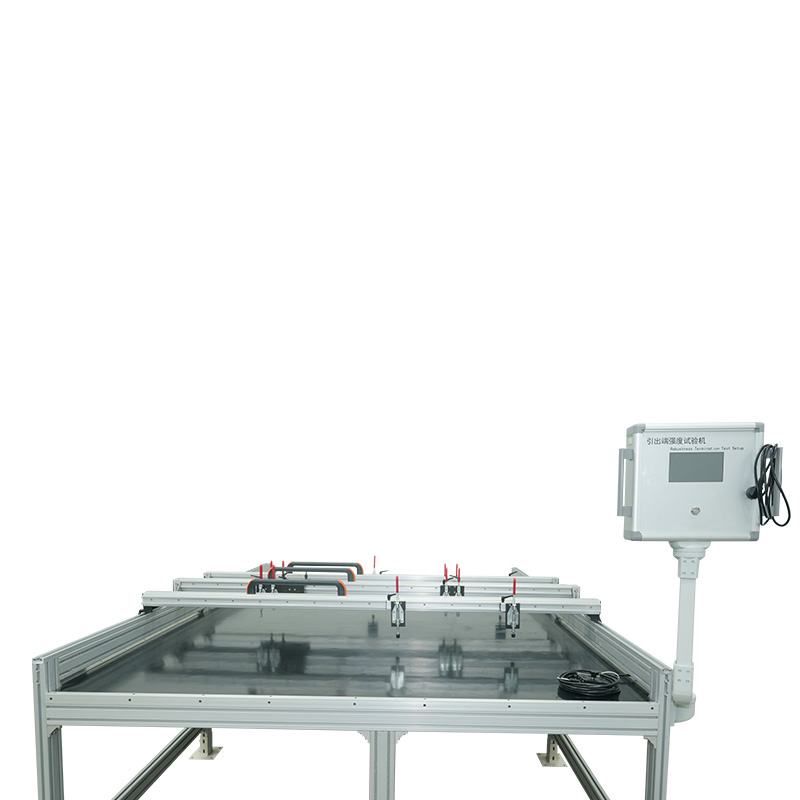

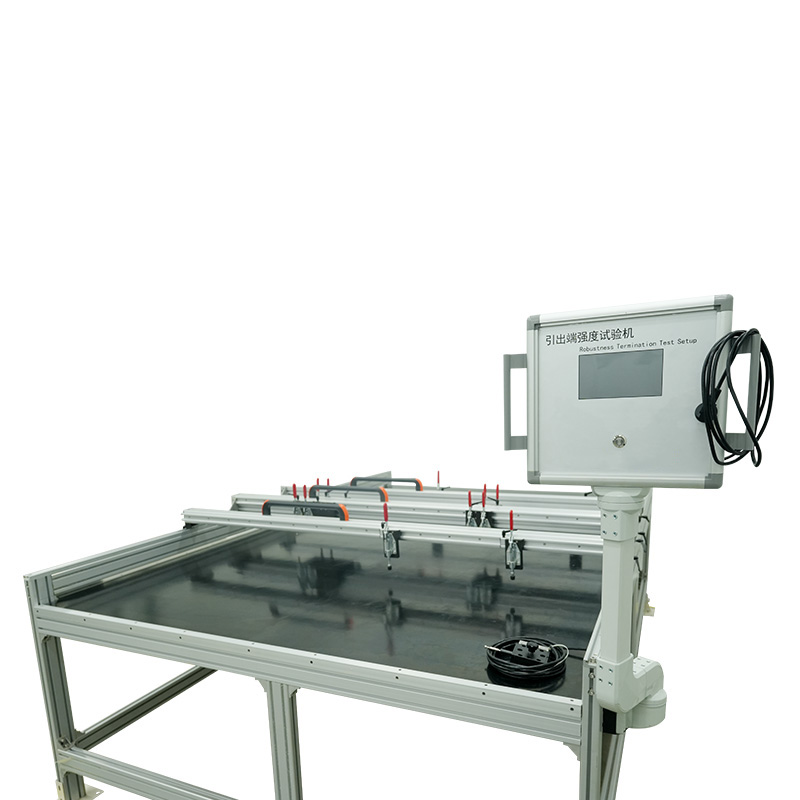

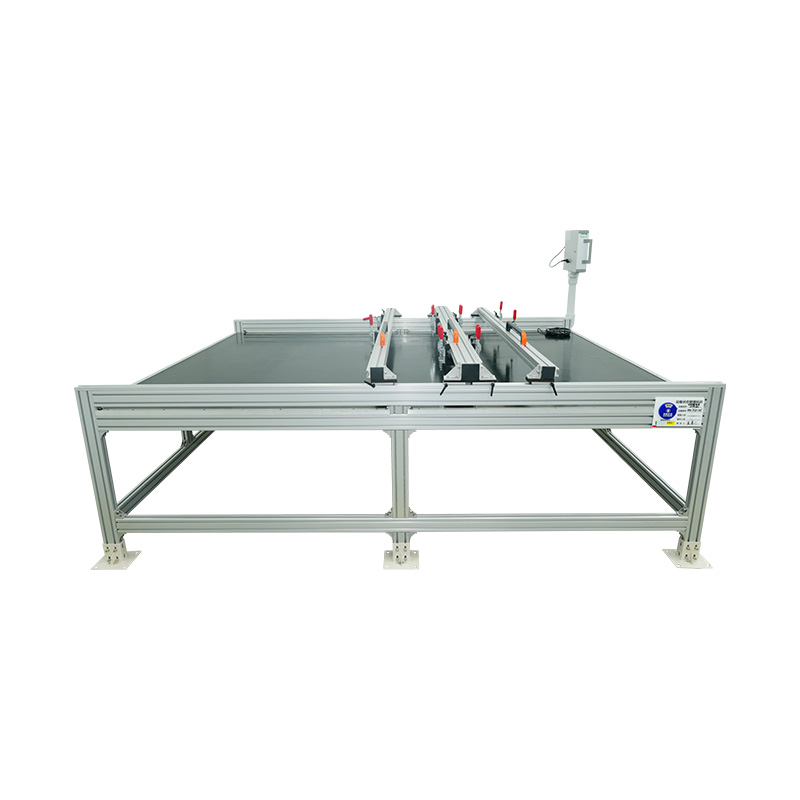

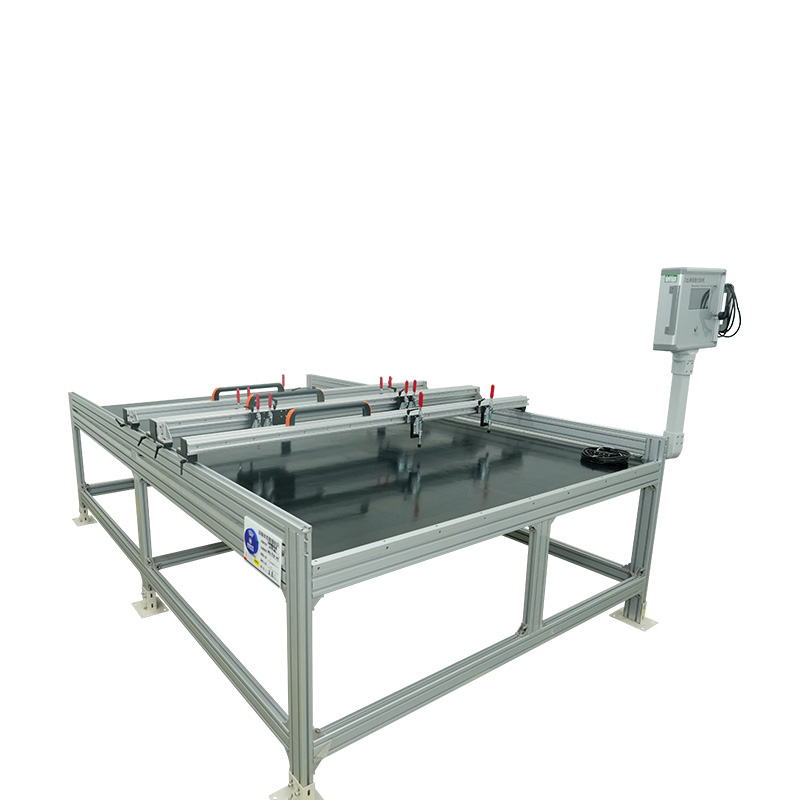

Probador de Robustez de Terminaciones

¿Cómo se adapta el probador de robustez de terminaciones a diferentes tamaños y formas de conectores?

En el preciso mundo de la fabricación y el control de calidad, la integridad de cada componente es primordial. Esto es especialmente cierto en el caso de las conexiones eléctricas, que sirven como arterias críticas de transmisión de energía y datos en todo, desde la electrónica de consumo hasta los sistemas aeroespaciales. Una sola terminación defectuosa puede provocar fallas en el sistema, riesgos de seguridad y pérdidas financieras significativas. Para mitigar estos riesgos, el probador de robustez de terminaciones se ha convertido en un instrumento indispensable en los laboratorios de validación de todo el mundo. Su función principal es aplicar tensiones mecánicas controladas (tirones, empujones y cortes) a las terminaciones eléctricas para verificar que puedan soportar los rigores de la instalación, el mantenimiento y la operación. Sin embargo, la inmensa diversidad de tipos de conectores, desde delicados cables de cajas de conexiones fotovoltaicas hasta clavijas automotrices de alta resistencia, presenta un desafío fundamental: ¿cómo puede una sola pieza de equipo probar de manera precisa y confiable una variedad tan amplia de formas?

El papel fundamental de las pruebas en las aplicaciones industriales

La necesidad de realizar pruebas de terminación rigurosas no es arbitraria; está codificado en estándares internacionales que definen los puntos de referencia de seguridad y confiabilidad para industrias enteras. Estándares como IEC 61215-MQT 14 , CEI 61730-2-MST 42 , y UL 1703 Exigir explícitamente pruebas de robustez de las terminaciones, particularmente en sectores como la energía fotovoltaica y la electrónica automotriz. Estas pruebas están diseñadas para simular tensiones mecánicas del mundo real. Por ejemplo, durante la instalación de un panel solar, un técnico podría tirar sin darse cuenta de un cable o aplicar una fuerza de torsión a un conector. un prueba de tracción de terminales garantiza que la conexión dentro de la caja de conexiones no se afloje ni se rompa, manteniendo la continuidad eléctrica y evitando posibles arcos, que representan un riesgo de incendio.

De manera similar, en la industria automotriz, los conectores deben soportar vibraciones constantes, ciclos térmicos y tirones ocasionales durante las reparaciones. La robustez del probador de terminaciones valida que estos componentes funcionarán de manera confiable durante la vida útil del vehículo. Las consecuencias de fallas en estas aplicaciones son graves, lo que subraya el requisito no negociable de realizar pruebas exhaustivas. La aplicabilidad universal de estos estándares significa que un dispositivo de prueba debe ser igualmente universal en su capacidad, capaz de pasar sin problemas de probar un cable delgado de 2 mm de diámetro en un sensor pequeño a un terminal de cable robusto de 20 mm utilizado en sistemas de almacenamiento de energía. Este requisito impulsa la filosofía de diseño central detrás de los probadores versátiles.

Principio de funcionamiento básico del probador de robustez de terminaciones

En esencia, un probador de robustez de terminaciones es un sistema mecánico de precisión diseñado para aplicar una fuerza controlada a una terminación y medir su respuesta. Los componentes principales incluyen un marco rígido, una celda de carga de alta precisión (sensor de fuerza), un sistema de actuación (a menudo un servomotor para un movimiento suave y programable) y un sofisticado controlador digital. El probador ejecuta un programa de prueba específico, que dicta el tipo de fuerza (tracción, compresión, corte), la velocidad a la que se aplica, la fuerza máxima que se debe alcanzar y el tiempo de permanencia.

La interacción crítica, sin embargo, ocurre en el punto de contacto: donde la máquina agarra la muestra. La máquina puede aplicar una fuerza inmensa, pero si la muestra no se sujeta de forma segura y correcta, los resultados de la prueba no son válidos. Un conector mal sujeto puede deslizarse, ser aplastado por una fuerza excesiva o experimentar una concentración de tensión en el punto de agarre en lugar de en la terminación misma. Esto conduce a un modo de falla prematuro e inexacto. Por lo tanto, toda la premisa de una prueba precisa se basa en la capacidad de interactuar perfectamente con el dispositivo bajo prueba. Aquí es donde surge el reto del alojamiento y se resuelve mediante un sistema de fijaciones modulares y utillaje adaptable. es el accesorio y el agarre que traducen la fuerza bruta de la máquina en una prueba precisa, repetible y que cumple con los estándares para cualquier geometría de conector determinada.

Métodos primarios para acomodar diferentes tamaños y formas.

El alojamiento de diversas muestras se logra mediante un enfoque multifacético centrado en la modularidad, herramientas de precisión y sistemas de control avanzados.

1. sistemas de accesorios modulares y herramientas personalizadas

La solución más directa y eficaz es el uso de un sistema de fijación modular. En lugar de ser un dispositivo fijo y monolítico, un probador de robustez de terminaciones de alta calidad está diseñado con interfaces de montaje estandarizadas en su cruceta móvil y placa base. Esto permite utilizar una amplia biblioteca de empuñaduras y accesorios intercambiables.

• Puños mecánicos universales: Para pruebas de tracción de cables y alambres, se emplea una variedad de mordazas de agarre intercambiables. Estas mordazas vienen en varios tamaños y texturas de superficie (lisas, dentadas, con ranuras en V) para adaptarse a diferentes diámetros de alambre sin cortar el conductor ni permitir deslizamientos. Para un cable muy delgado, se pueden usar mordazas pequeñas y lisas con una fuerza de sujeción ligera, mientras que para un cable grande y grueso, se seleccionarán mordazas grandes y dentadas para morder el aislamiento y proporcionar una sujeción firme.
• Accesorios personalizados especializados: Muchos conectores no se pueden probar con un simple agarre. Requieren un accesorio diseñado a medida que imite el conector de acoplamiento real o proporcione una superficie de conexión específica. Por ejemplo, probar un pin terminal a menudo requiere un dispositivo que sujete de forma segura el cuerpo del conector de plástico mientras se fija un gancho o garra en miniatura al pin para aplicar la fuerza de tracción. Los fabricantes de renombre, incluidos aquellos que se centran en la ingeniería de precisión, a menudo ofrecen servicios de diseño y fabricación para este tipo de herramientas personalizadas. Como uno de los pocos fabricantes nacionales especializados en la investigación y producción de cámaras de simulación ambiental a gran escala y equipos de simulación óptica, Shanghai Houyao Testing Equipment Co., Ltd. ha desarrollado de forma independiente productos avanzados y tiene la capacidad de proporcionar soluciones personalizadas. El cumplimiento de la empresa con los principios de integridad y servicio orientado a las personas garantiza que estos accesorios estén diseñados para cumplir exactamente con los requisitos del cliente y los estándares internacionales.
• Adaptadores y placas de montaje: Un conjunto de adaptadores permite montar agarres estándar en diferentes ángulos o conectarlos a la celda de carga en diferentes configuraciones. Esto es crucial para aplicar fuerzas de corte puras o para probar terminaciones que no están alineadas con el eje principal de la máquina.

2. ajustabilidad multieje y alineación precisa

Un marco de prueba robusto es tan bueno como su alineación. La desalineación puede introducir momentos de flexión en la prueba, aplicando fuerzas no axiales que invalidan los resultados y pueden dañar la muestra. Los probadores de alta gama presentan una capacidad de ajuste significativa en sus etapas.

• Etapas ajustables X-Y-Z: La placa base donde se monta la muestra suele ser una plataforma ajustable que puede moverse en los planos horizontal (X e Y) y vertical (Z). Esto permite al operador alinear perfectamente el punto de terminación con el centro de la fuerza aplicada, asegurando un tirón o empuje axial puro. Esto es absolutamente fundamental para probar conectores o terminaciones de formas extrañas que no están ubicados centralmente en un componente.
• Ajuste rotacional: Algunos accesorios incorporan libertad de rotación, lo que permite que la empuñadura se autoalinee con la muestra a medida que se aplica fuerza, evitando la carga lateral.

3. software avanzado de control y detección

El hardware está potenciado por un software inteligente que permite una configuración meticulosa para que coincida con la muestra.

• Parámetros programables: El software permite al operador definir todos los aspectos de la prueba: distancia de agarre desde la terminación, velocidad de aproximación, fuerza de precarga, velocidad de prueba, fuerza máxima y sensibilidad de detección de rotura. Para un conector pequeño y frágil, se programan una fuerza de precarga baja y una velocidad de prueba lenta para evitar daños por impacto. Para una terminación grande y robusta, se puede utilizar una fuerza mayor y una velocidad más rápida para acelerar la prueba.
• Monitoreo en tiempo real y adquisición de datos: El software proporciona una visualización gráfica en tiempo real de la fuerza que se aplica. El operador puede observar cualquier anomalía, como una caída repentina de la fuerza que indique un deslizamiento, y cancelar la prueba si el dispositivo no funciona correctamente. Esta retroalimentación es esencial para validar la configuración de la prueba antes de continuar con un lote completo de muestras.

Consideraciones para seleccionar accesorios y herramientas

La selección del dispositivo adecuado es un proceso sistemático basado en la muestra y el estándar.

La capacidad de un moderno probador de robustez de terminaciones Dar cabida a un amplio espectro de tamaños y formas de conectores no es una cuestión de casualidad, sino de una ingeniería deliberada y sofisticada. Esto se logra a través de un sistema holístico que combina un marco mecánico rígido y preciso con una biblioteca completa de accesorios y herramientas modulares e intercambiables. Este hardware está guiado por un software inteligente y programable que permite ajustar con precisión los parámetros de prueba a las propiedades específicas de cada muestra individual. El resultado es una plataforma de validación altamente adaptable que puede garantizar la integridad mecánica de todo, desde el cable del sensor más pequeño hasta el terminal de cable de alimentación más grande.

Esta flexibilidad es fundamental para los fabricantes y laboratorios de pruebas de todo el mundo. aeroespacial , electrónica automotriz , fotovoltaica , y industrias de almacenamiento de energía , quienes deben validar sus productos según estrictos estándares internacionales. Al invertir en un versátil probador de robustez de terminaciones Equipados con los accesorios adecuados, obtienen una herramienta preparada para el futuro capaz de garantizar la seguridad, la confiabilidad y el cumplimiento del producto, independientemente de cómo puedan evolucionar los diseños de los conectores. La dedicación a proporcionar soluciones de prueba tan avanzadas y adaptables es lo que posiciona a ciertos proveedores como socios confiables en la industria de pruebas global. Shanghai Houyao Testing Equipment Co., Ltd., a través de su compromiso con la innovación y la calidad, contribuye a este ecosistema desarrollando equipos que satisfagan estas demandas complejas, ayudando a garantizar que los componentes fundamentales de nuestro mundo tecnológico moderno estén construidos para durar.
