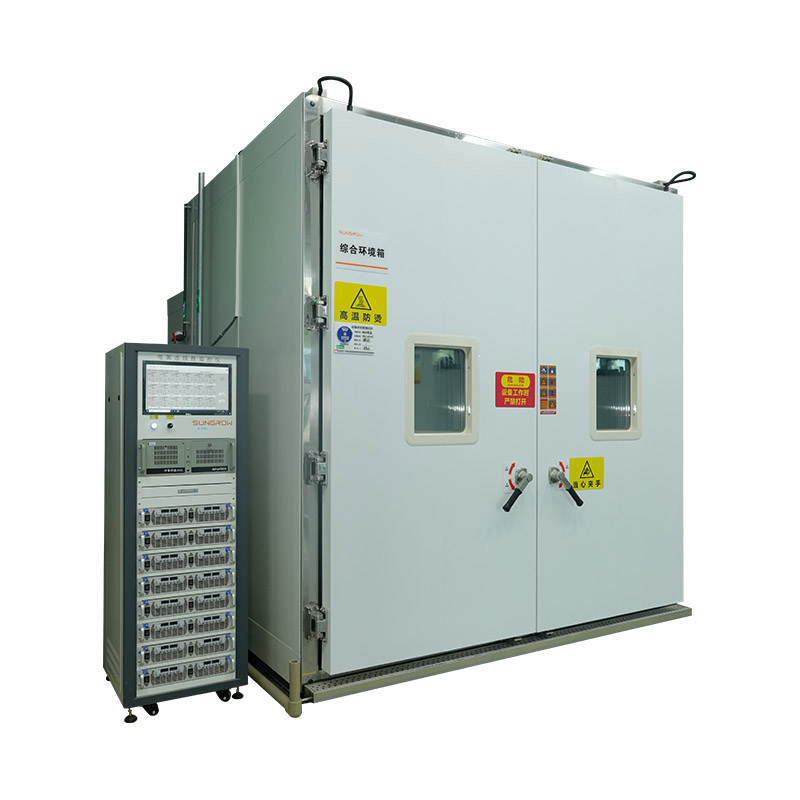

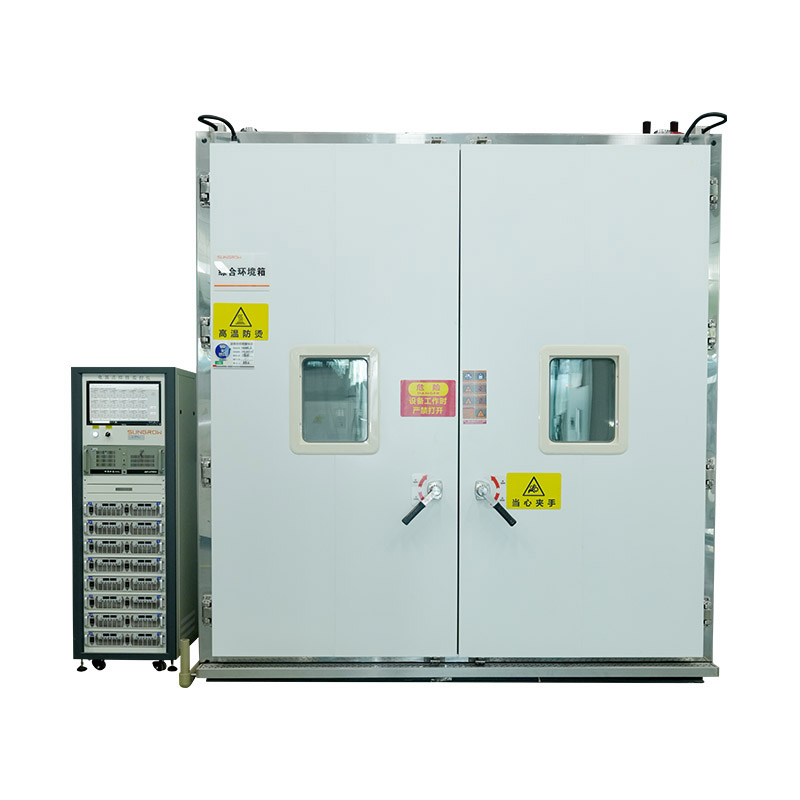

¿Cómo garantiza una cámara de prueba de congelación de humedad la confiabilidad del producto en condiciones extremas?
En nuestro mundo globalmente conectado, los productos se envían y operan en entornos mucho más extremos que los cómodos laboratorios donde se diseñan. Desde los veranos abrasadores y húmedos hasta los inviernos gélidos y secos, los materiales y la electrónica luchan constantemente contra los elementos. ¿Cómo se aseguran los ingenieros de que su teléfono inteligente no falle en una ola de frío, que el tablero de un automóvil no se agriete bajo el sol o que una vacuna permanezca estable durante el transporte? La respuesta está en una pieza crítica del equipo de ingeniería: la cámara de prueba de congelación de humedad. Este artículo explora la compleja ciencia y la importancia vital de esta tecnología para garantizar la durabilidad y seguridad del producto.
Más allá de las pruebas simples: el propósito del estrés ambiental combinado
Una cámara de prueba de congelación de humedad no es simplemente un refrigerador o un humidificador. Es un instrumento altamente sofisticado diseñado para simular la aplicación simultánea de baja temperatura y alta humedad, a menudo con un control preciso sobre la tasa de cambio entre estos estados. Esta combinación es mucho más reveladora que probar únicamente la temperatura o la humedad. Muchos materiales pueden soportar el frío y muchos pueden soportar la humedad, pero el estrés simultáneo de ambos, especialmente con cambios cíclicos, puede revelar una gran cantidad de defectos latentes. Este proceso, conocido como Detección de tensión altamente acelerada (HASS) o prueba de tensión ambiental, es crucial para identificar fallas relacionadas con: * Fatiga del material: agrietamiento, deformación o fragilización de plásticos, compuestos y metales. * Fallas eléctricas: cortocircuitos, corrosión en placas de circuitos y mal funcionamiento de la electrónica inducido por condensación. * Cambios de fase: La expansión del agua a medida que se congela dentro de los poros microscópicos, lo que provoca la delaminación o ruptura del material. * Integridad del recubrimiento: falla de pinturas, selladores y capas protectoras debido a diferentes coeficientes de expansión térmica entre el recubrimiento y el sustrato.
Deconstruyendo la cámara: componentes básicos y principios científicos
El funcionamiento de una cámara de prueba de congelación de humedad es una hazaña de la ingeniería termodinámica y mecánica. Es un recinto sellado y aislado donde se crean y mantienen condiciones ambientales precisas. Sus subsistemas clave incluyen: - Sistema de refrigeración: El corazón de la capacidad de "congelación". Suele ser un sistema de compresión de vapor, similar pero mucho más potente que un aire acondicionado doméstico. Utiliza un compresor, un condensador, una válvula de expansión y un evaporador para eliminar el calor del interior de la cámara, alcanzando temperaturas a menudo tan bajas como -70 °C o incluso inferiores. El cambio de fase del refrigerante de gas a líquido y viceversa es lo que permite una transferencia de calor tan eficiente.
- Sistema de humidificación: este sistema introduce humedad en el aire de la cámara para lograr una humedad relativa alta (a menudo hasta 98 % de humedad relativa). Esto generalmente se logra usando un generador de vapor o un depósito de agua calentado que genera vapor de agua. La clave científica aquí es comprender que la capacidad del aire para retener vapor de agua depende directamente de su temperatura; el aire más cálido puede contener más humedad. Esto adquiere una importancia crítica durante las fases de transición de una prueba.
- Sistema de deshumidificación: Fundamentalmente, la cámara también debe poder reducir la humedad. Esto a menudo se logra enfriando el aire dentro de la cámara por debajo de su punto de rocío utilizando el sistema de refrigeración, lo que hace que el vapor de agua se condense en los serpentines fríos del evaporador. Luego se drena el agua condensada y el aire más seco se recalienta a la temperatura deseada.

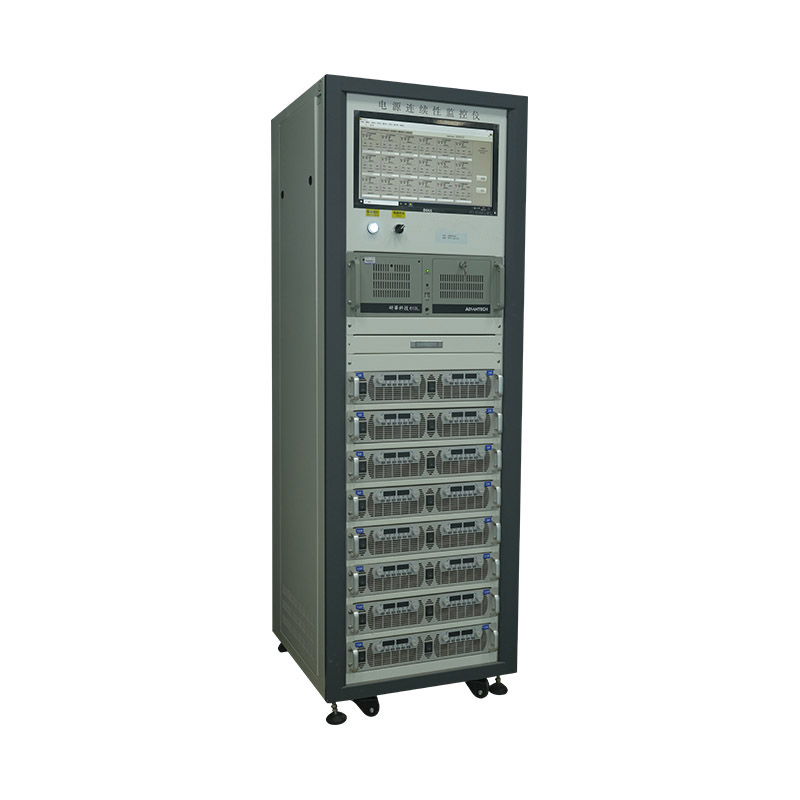

- Sistema de Control y Sensación: El cerebro de la operación. Sensores de alta precisión monitorean constantemente la temperatura y la humedad dentro de la cámara. Un controlador lógico programable (PLC) recibe estos datos y los compara con el perfil de prueba definido por el usuario. Luego realiza microajustes en los sistemas de refrigeración, calefacción y humidificación para mantener las condiciones exactas requeridas, incluso cuando la propia muestra de prueba puede absorber o liberar calor y humedad.
El desafío crítico: gestionar el factor de heladas
Uno de los desafíos de ingeniería más importantes en una cámara de prueba de congelación de humedad es evitar que el sistema de humidificación se congele cuando la cámara está a temperaturas bajo cero. Introducir aire húmedo en un ambiente de -40°C convertiría instantáneamente el vapor de agua en escarcha, obstruyendo los sensores y desagües y haciendo imposible un control preciso de la humedad. Para superar esto, las cámaras avanzadas emplean soluciones de diseño ingeniosas. Un método común es utilizar un sistema de doble zona o de doble circuito. La cámara principal donde se colocan las muestras de prueba se enfría a la baja temperatura objetivo. Sin embargo, el vapor de agua para la humidificación se introduce en una corriente de aire separada y aislada que se mantiene por encima del punto de congelación .
A continuación, este aire húmedo y cálido se introduce cuidadosamente en la cámara principal de forma controlada. El sofisticado sistema de control calcula la cantidad exacta necesaria para elevar la humedad al punto de ajuste sin calentar significativamente las muestras de prueba. Este acto de equilibrio preciso es lo que separa una cámara ambiental básica de una verdadera cámara de prueba de congelación de humedad.
Aplicaciones en todas las industrias: donde la confiabilidad no es negociable
El uso de estas cámaras está exigido por numerosos estándares internacionales (por ejemplo, IEC 60068-2-1, IEC 60068-2-2, ISO 16750-4) y es fundamental en una amplia gama de industrias: - Automoción: Prueba de unidades de control electrónico (ECU), sensores, pantallas y materiales interiores para comprobar su rendimiento en condiciones de frío y hielo con alta humedad en la cabina.
- Aeroespacial: Validación de la funcionalidad de la aviónica y los materiales compuestos a grandes altitudes, donde las bajas temperaturas y la condensación son una amenaza constante.
- Farmacéutica y biotecnología: Acelerar las pruebas de estabilidad de medicamentos, vacunas y materiales biológicos para garantizar que sigan siendo potentes y seguros a través de los ciclos de temperatura durante el almacenamiento y el envío.
- Electrónica de consumo: Garantizar que los teléfonos inteligentes, las computadoras portátiles y los dispositivos portátiles puedan soportar ser trasladados de un ambiente frío a uno cálido y húmedo sin que se forme condensación interna que provoque cortocircuitos.

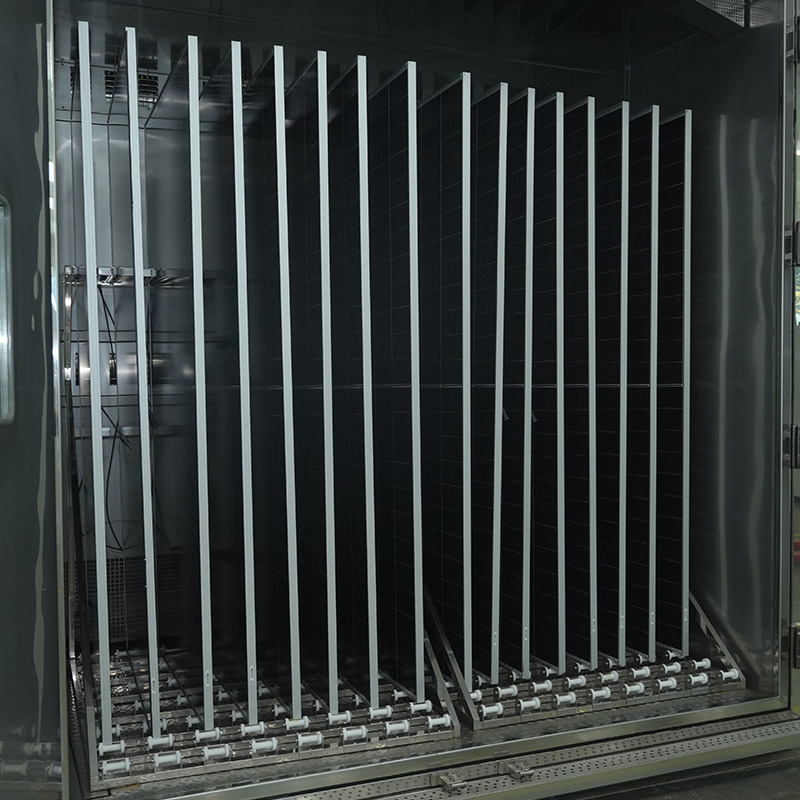

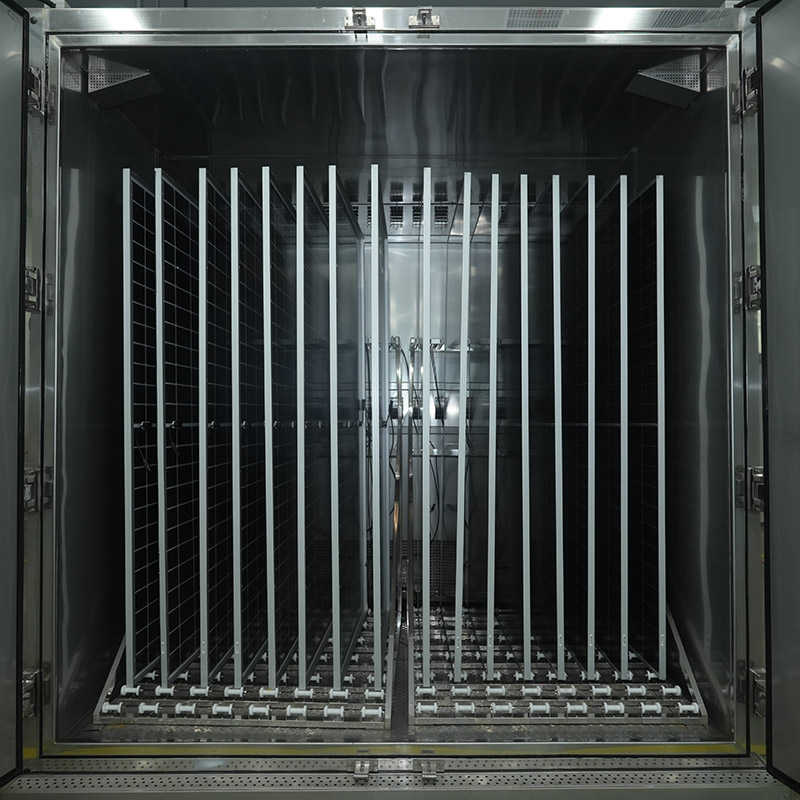

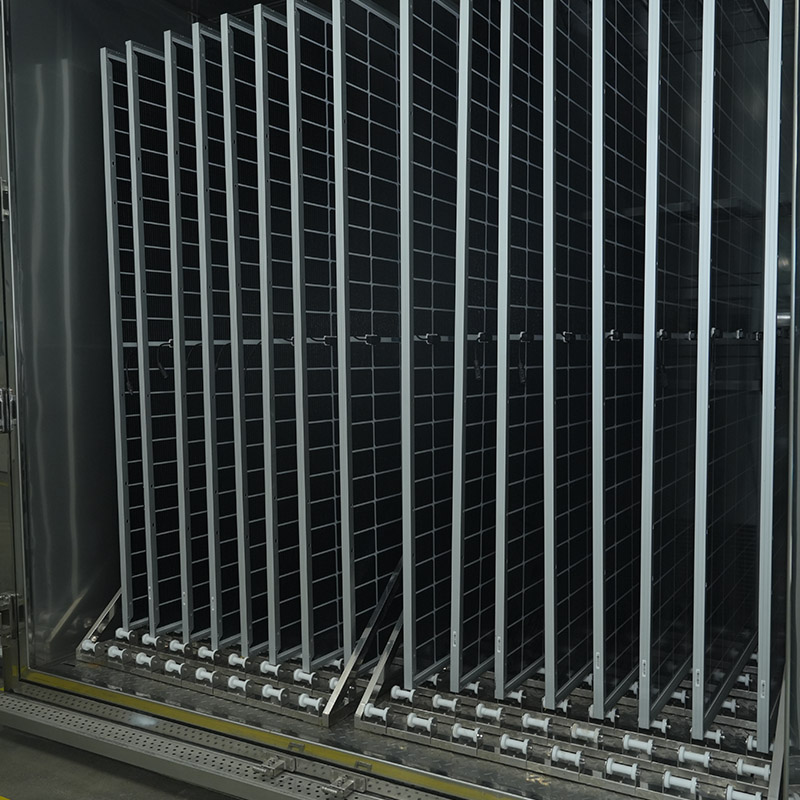

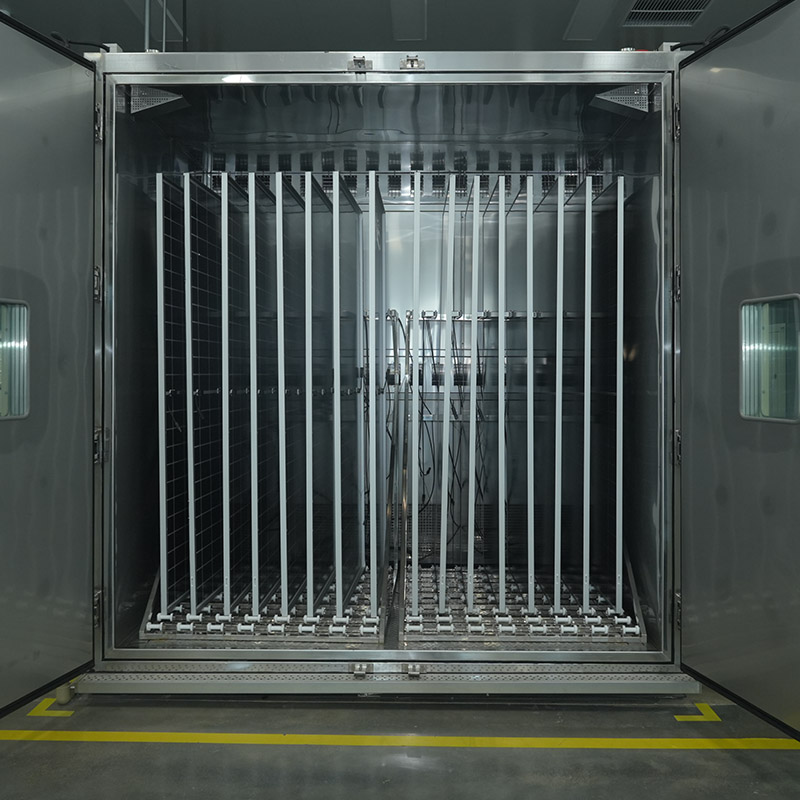

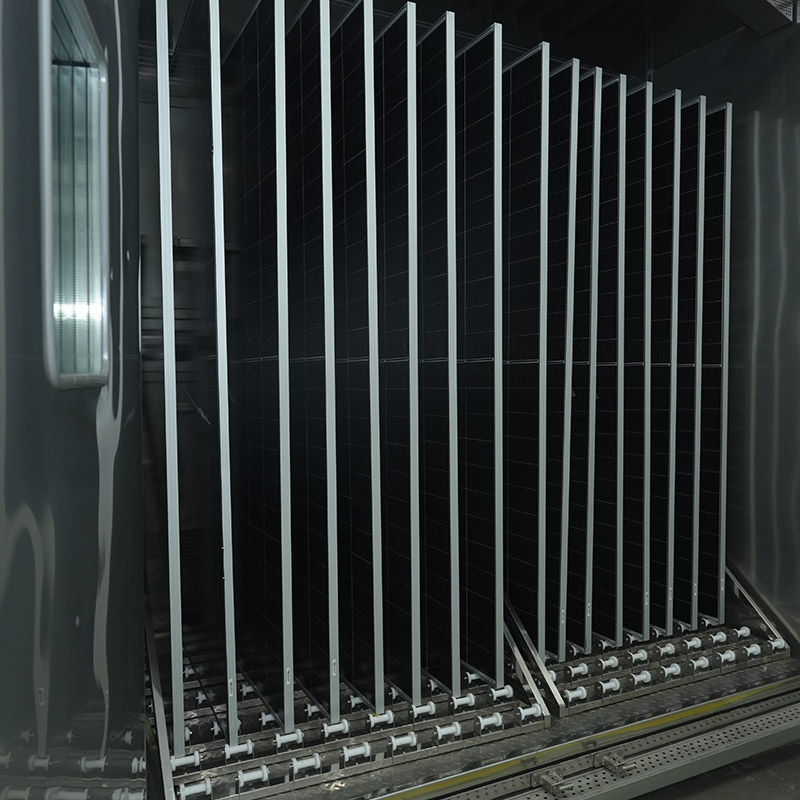

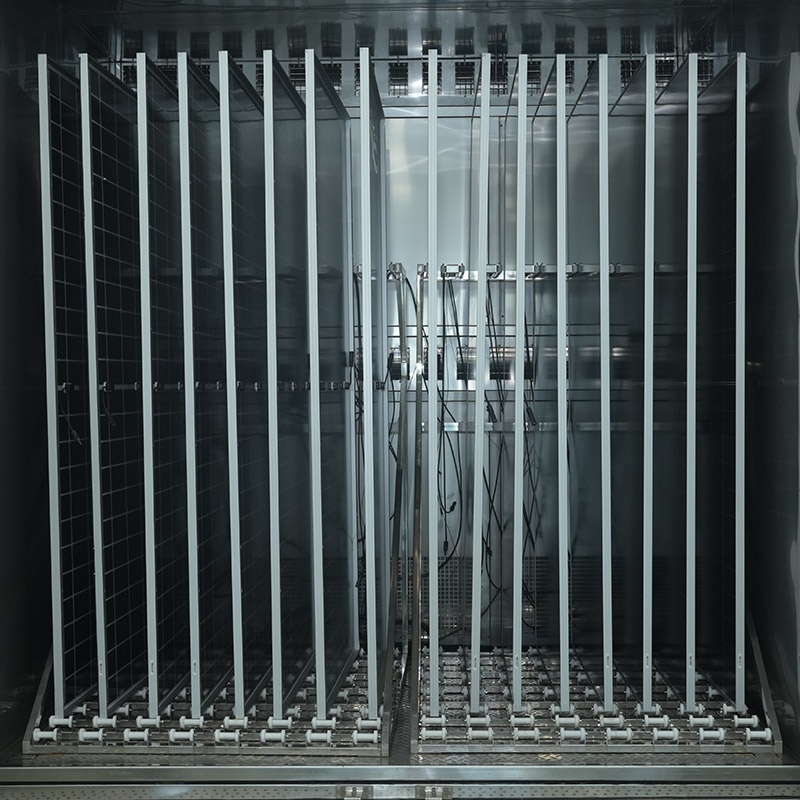

- Energía solar: Pruebas de resistencia de los paneles fotovoltaicos y sus componentes contra las heladas, la nieve y el deshielo cíclico, que pueden causar microfisuras y reducir la eficiencia.
El impulso incesante por lograr una mayor calidad y una mayor confiabilidad del producto impulsa la innovación continua de esta tecnología de prueba. Los fabricantes perfeccionan constantemente el diseño de la cámara para lograr una mejor uniformidad, velocidades de cambio de temperatura más rápidas (velocidad de rampa) y un control más preciso de cada parámetro. En este campo de la ingeniería de precisión, empresas como Shanghai Houyao Test Equipment Co., Ltd. contribuyen al avance industrial mediante el desarrollo y la fabricación de cámaras que satisfacen estas demandas cada vez mayores de precisión y confiabilidad en la simulación ambiental. Los datos generados a partir de estas pruebas son invaluables y brindan a los ingenieros la evidencia empírica necesaria para mejorar los diseños de productos y evitar costosas fallas en el campo.
Conclusión: El guardián invisible de la calidad del producto
La cámara de prueba de congelación de humedad es un héroe anónimo de la fabricación moderna. Es una herramienta que interroga rigurosamente a los productos, buscando sus debilidades antes de que puedan llegar al consumidor. Combinando magistralmente las tensiones de la temperatura y la humedad, simula años de desgaste ambiental en cuestión de días o semanas. La sofisticada ciencia detrás de su funcionamiento (desde la gestión de los cambios de fase del refrigerante hasta la prevención de la formación de escarcha) garantiza que las pruebas sean precisas y reproducibles. Para cualquier industria donde fallar no es una opción, la cámara de prueba de congelación de humedad es una inversión indispensable en calidad, seguridad y reputación de marca.
