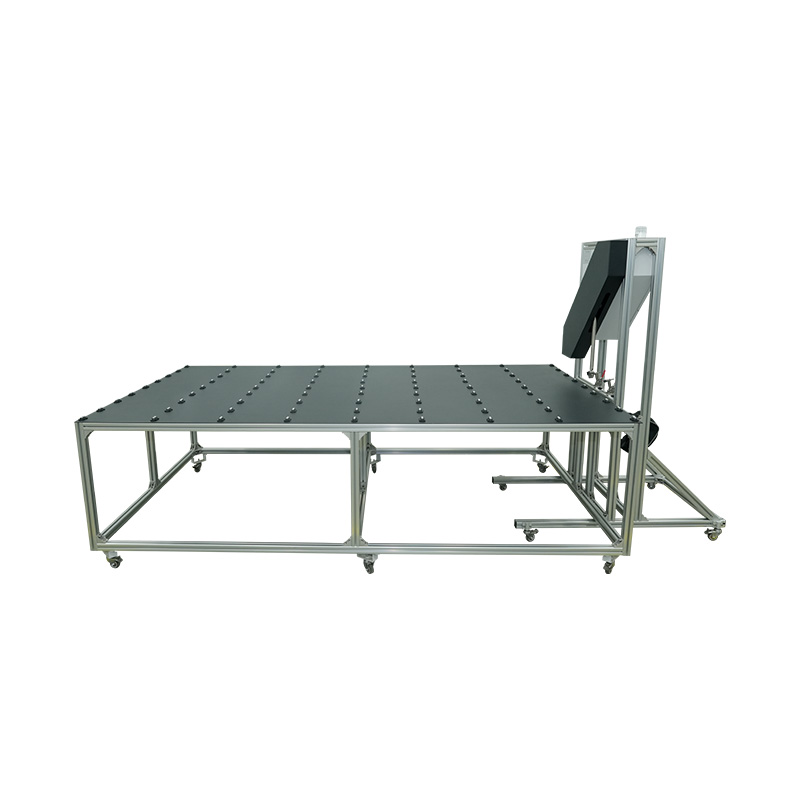

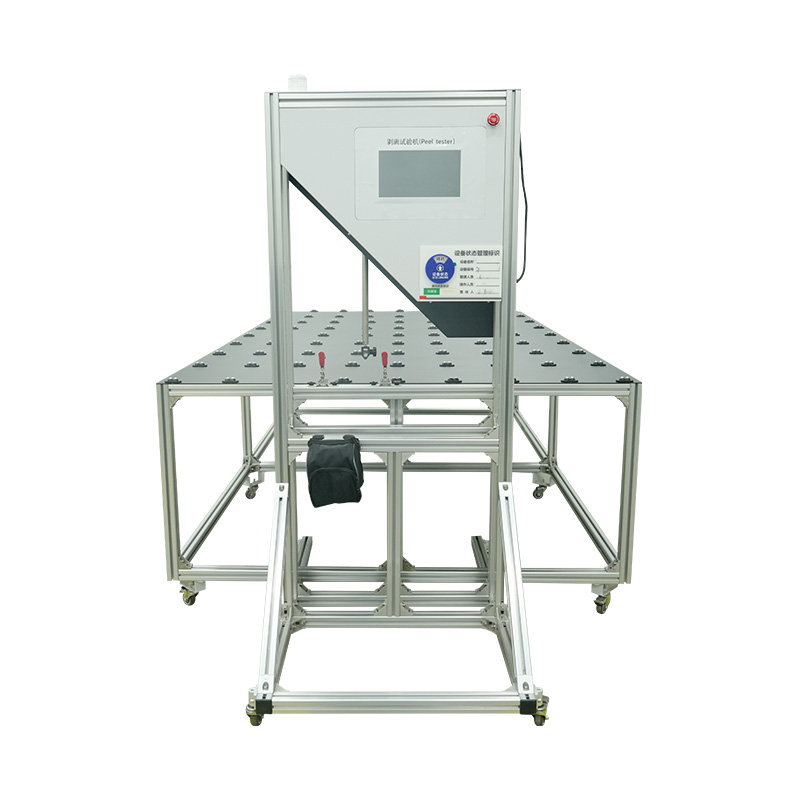

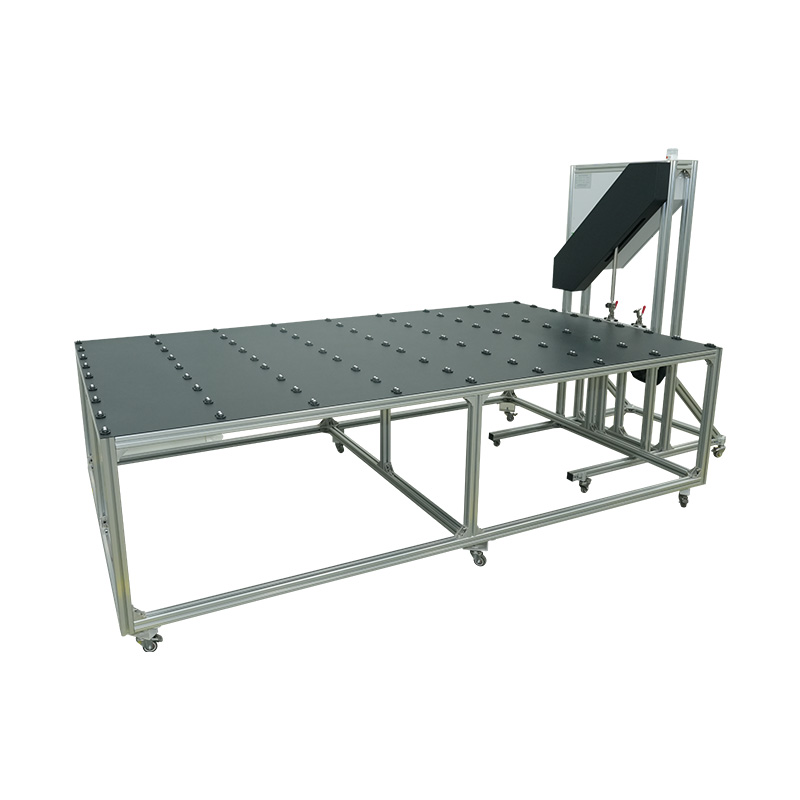

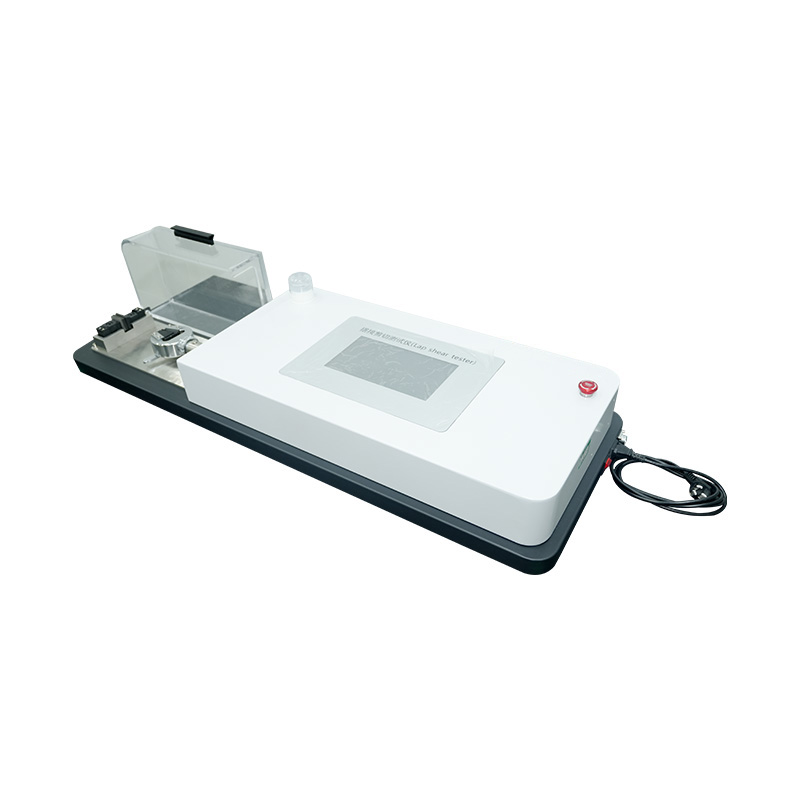

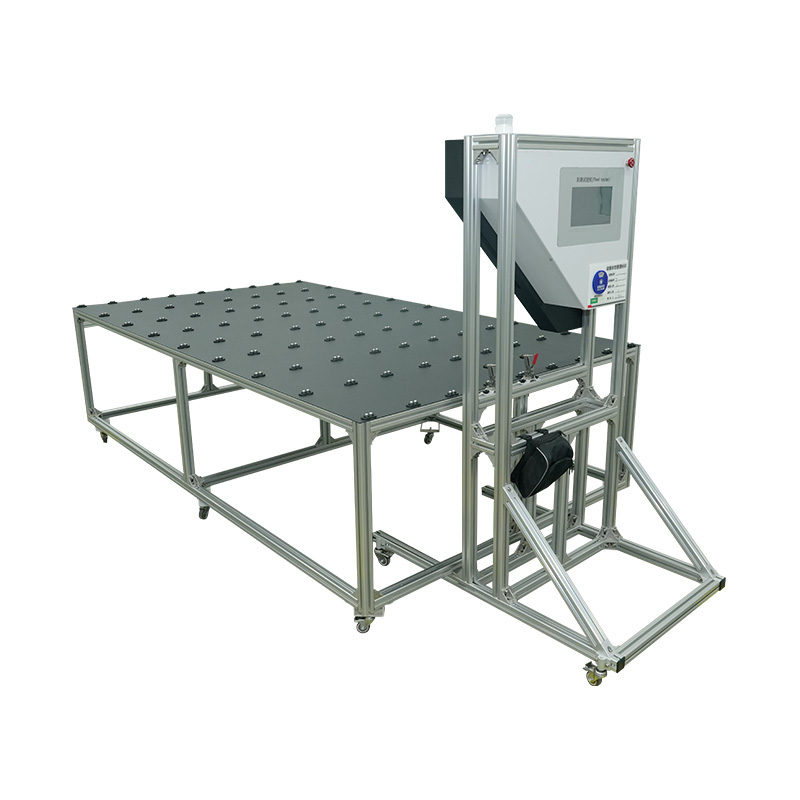

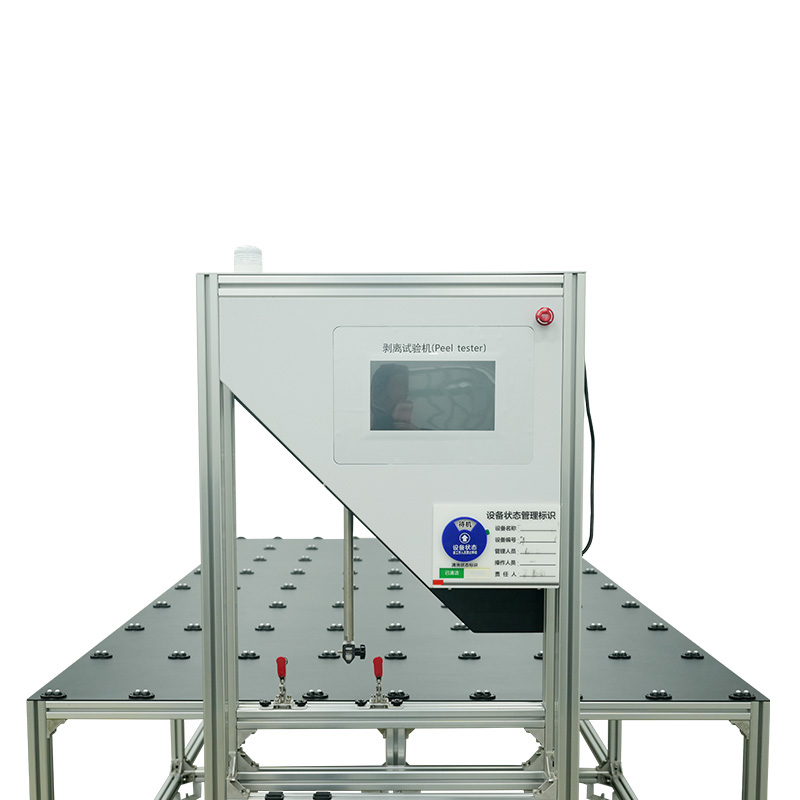

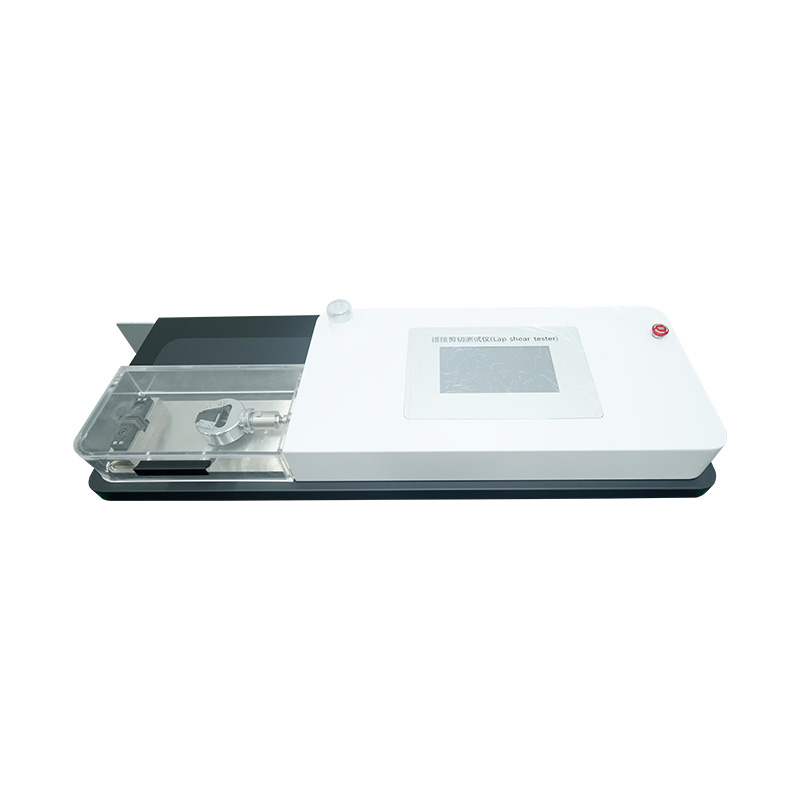

Prueba de pelado y probador de resistencia al corte por vuelta

¿Qué impotancia tiene la calibración de una prueba de pelado y un probado de resistencia al corte por vuelta para módulos fotovoltaicos (pv), y cómo se realiza?

Introducción: la base de los datos fiables

En el preciso mundo de la fabricación de módulos fotovoltaicos, la garantía de calidad no es simplemente un paso en el proceso; es la garantía fundamental del rendimiento, la longevidad y la seguridad del producto. En el centro de esta garantía de integridad de la encapsulación se encuentra la Prueba de pelado y probador de resistencia al corte por vuelta para módulos fotovoltaicos (pv) . Este sofisticado instrumento tiene la tarea de medir cuantitativamente la fuerza adhesiva entre capas críticas, como el vidrio, el encapsulante de etileno-acetato de vinilo (EVA) o elastómero de poliolefina (poe), las células solares y la lámina posterior. Estas mediciones son vitales, ya que se correlacionan directamente con la capacidad del módulo para resistir la delaminación, un modo de falla principal que puede provocar pérdida de energía, ingreso de humedad y, en última instancia, fallas catastróficas. Sin embargo, los datos generados por este probador son tan confiables como el proceso de calibración que los sustenta. Sin una calibración regular y meticulosa, la prueba de pelado y el probador de resistencia al corte por vuelta más avanzados para módulos fotovoltaicos (pv) se convierte en poco más que una costosa pieza de metal, que produce cifras de validez cuestionable que pueden comprometer un lote de producción completo o un proyecto de I+D.

El papel fundamental de la calibración: más que una simple comprobación de rutina

La calibración es el acto de comparar las mediciones de un instrumento con un estándar de referencia conocido para cuantificar y eliminar cualquier error en su precisión. Para una prueba de pelado y un probador de resistencia al corte por vuelta para módulos fotovoltaicos (pv), esto no es una mera formalidad administrativa sino un imperativo técnico. La importancia de este proceso se puede dividir en varias áreas clave.

En primer lugar, la calibración garantiza integridad y trazabilidad de los datos . Los resultados de estas pruebas, como un valor de resistencia al pelado a 180 grados o una resistencia al corte por vuelta en newtons por milímetro cuadrado, se utilizan para validar si los materiales cumplen con estándares internacionales estrictos como CEI 61215 , IEC 61730-2 (mst 35 y mst 36) , y CEI 62788-1-4 . Estos estándares definen los niveles mínimos de adhesión aceptables requeridos para que un módulo sea certificado como confiable para una implementación en campo a largo plazo. Los datos inexactos podrían llevar a la aceptación de módulos de calidad inferior, con el riesgo de fallas prematuras en el campo, o al rechazo de módulos en perfecto estado, lo que resultaría en pérdidas financieras innecesarias. La calibración precisa proporciona la trazabilidad necesaria para demostrar que se puede confiar en cada punto de datos y que está vinculado a estándares de medición nacionales o internacionales.

En segundo lugar, la calibración es esencial para control de procesos y mejora de la calidad . En un entorno de fabricación, la fuerza de adhesión constante es un indicador clave de rendimiento. Ligeras desviaciones en la celda de carga o en el sensor de desplazamiento de un probador pueden enmascarar tendencias reales en el proceso de producción. Por ejemplo, una disminución gradual en la resistencia al pelado medida podría malinterpretarse como un problema con el proceso de laminación de EVA, cuando en realidad, el propio probador se está saliendo de las especificaciones. La calibración periódica aísla el rendimiento del equipo de prueba del rendimiento de los materiales, lo que permite a los ingenieros tomar decisiones precisas basadas en datos para optimizar parámetros de laminación como temperatura, presión y tiempo de vacío.

Además, la calibración mantiene cumplimiento y certificación . Los auditores y los organismos de certificación requieren evidencia documentada de que todos los equipos de prueba se mantienen y calibran según un cronograma regular. Un programa de calibración sólido, que a menudo requiere acreditación según estándares como ISO/iec 17025, es un aspecto no negociable del funcionamiento de un laboratorio de pruebas de módulos fotovoltaicos certificado. Sin él, se puede cuestionar toda la validez de los informes de prueba, anulando potencialmente las certificaciones del producto.

Finalmente, la calibración protege inversión y reduce el riesgo . un Prueba de pelado y probador de resistencia al corte por vuelta para módulos fotovoltaicos (pv) es una importante inversión de capital. Una calibración adecuada mantiene su precisión y confiabilidad a lo largo del tiempo, salvaguardando esa inversión. Más importante aún, mitiga el enorme riesgo financiero y de reputación asociado con el envío de productos que pueden fallar en el campo debido a fallas de encapsulación no detectadas. Es una medida proactiva que es mucho más rentable que lidiar con reclamos de garantía y retiros del mercado.

El proceso de calibración: un enfoque sistemático

La calibración de un Prueba de pelado y probador de resistencia al corte por vuelta para módulos fotovoltaicos (pv) Es un procedimiento detallado que debe ser realizado por técnicos capacitados, a menudo utilizando servicios de calibración acreditados. El proceso generalmente implica verificar la precisión de dos sistemas principales: el sistema de medición de fuerza y ​​el sistema de control de desplazamiento o velocidad.

1. Preparación previa a la calibración
Antes de tomar cualquier medida, se realiza una inspección visual del equipo. Esto incluye verificar si hay daños físicos en el marco de carga, las empuñaduras y los accesorios. Las mordazas utilizadas para las pruebas de pelado (a menudo mordazas de rodillos) y pruebas de corte por vuelta (normalmente mordazas de cuña o neumáticas) se deben inspeccionar para detectar desgaste y alineación, ya que las mordazas desalineadas pueden introducir importantes momentos de flexión y errores en la medición. El probador debe instalarse en un ambiente controlado, libre de vibraciones y fluctuaciones significativas de temperatura, según las especificaciones del fabricante.

2. Calibración del sistema de medición de fuerza.
El corazón del probador es su transductor de fuerza o celda de carga. La calibración de este sistema es primordial.

• Estándares de referencia: La calibración se realiza utilizando celdas de carga de referencia de grado de calibración or pesos muertos que son a su vez trazables a estándares nacionales (por ejemplo, nist en los Estados Unidos o nim en China). Los pesos muertos se utilizan normalmente para rangos de fuerza más bajos y proporcionan la mayor precisión posible para las verificaciones.
• Procedimiento: el estándar de referencia se conecta en serie con la propia celda de carga del probador. Luego se ordena a la máquina que aplique una fuerza en tensión (y a veces en compresión, si corresponde) a través de una serie de puntos crecientes y decrecientes en todo el rango de fuerza del instrumento. Por ejemplo, las mediciones se pueden tomar al 10 %, 20 %, 50 %, 80 % y 100 % de la capacidad del instrumento.
• Análisis de datos: en cada punto de fuerza, la lectura del estándar de referencia se compara con la lectura del sistema del probador. El error se calcula y parámetros como repetibilidad , precisión , y histéresis son evaluados. El objetivo es garantizar que el error de medición de la fuerza esté dentro de las tolerancias especificadas por el fabricante y los estándares de prueba relevantes, a menudo dentro de ±0,5% o mejor del valor indicado.

3. Calibración del sistema de cilindrada y velocidad.
La velocidad a la que se realiza una prueba es fundamental para obtener resultados comparables, ya que la fuerza de adhesión puede ser sensible a la velocidad.

• Estándares de referencia: Esta calibración se realiza utilizando un transductor de desplazamiento calibrado o un interferómetro láser .
• Procedimiento: el transductor de referencia está configurado para medir el desplazamiento real de la cruceta. Luego, la cruceta de la máquina se mueve a varias velocidades especificadas (por ejemplo, 50 mm/min, 100 mm/min, 200 mm/min) a lo largo de una distancia conocida.
• Análisis de datos: los valores de desplazamiento y velocidad informados por la máquina de prueba se comparan con los valores medidos por el estándar de referencia. Se verifica que la precisión de la posición de la cruceta y la consistencia de la velocidad estén dentro de límites aceptables, generalmente un pequeño porcentaje del valor establecido.

4. Verificación de adquisición de datos y software
Los probadores modernos están controlados por un software sofisticado. La calibración también implica verificar que el software esté adquiriendo, procesando e informando correctamente los datos de los sensores. Esto puede implicar ingresar señales eléctricas conocidas en el sistema de adquisición de datos para simular las salidas del sensor y confirmar que el software las interpreta correctamente.

5. Documentación y certificación
Al completar exitosamente la calibración, un certificado de calibración se emite. Este documento es un registro crucial. Detalla los procedimientos seguidos, los estándares utilizados, las condiciones ambientales, los datos encontrados (si estaban fuera de tolerancia antes del ajuste) y los datos dejados (después del ajuste). También indicará la incertidumbre de medición para el proceso de calibración en sí. Se registran todos los ajustes realizados para que el equipo cumpla con las especificaciones. Este certificado proporciona la prueba necesaria de trazabilidad y cumplimiento para auditores y clientes.

Un resumen de calibración típico podría presentarse de la siguiente manera:

Implementación de un programa de calibración: frecuencia y servicio

Es esencial establecer un programa de calibración de rutina. La frecuencia de calibración depende de varios factores: la frecuencia de uso del probador, la criticidad de las mediciones, la estabilidad del equipo y los requisitos de los estándares de calidad. Una práctica común es una calibración anual ciclo. Sin embargo, si el equipo se utiliza mucho o en un entorno de control de calidad crítico, podría estar justificado un programa semestral. Además, muchas instalaciones realizan controles intermedios utilizando muestras de control diarias o semanales o dispositivos de verificación más simples para garantizar que el equipo permanezca en un estado de control entre calibraciones completas.

Las empresas pueden elegir entre dos opciones principales de servicio: calibración interna or servicio de calibración acreditado por terceros . La calibración interna requiere una inversión significativa en estándares de referencia, personal capacitado y un sistema de calidad establecido para mantener la trazabilidad. Para la mayoría de los fabricantes y laboratorios, emplear un proveedor de servicios de calibración externo acreditado es el método más eficiente y confiable. Estos proveedores envían laboratorios móviles al sitio o requieren que el instrumento se envíe a sus instalaciones, asegurando que la calibración se realice según los más altos estándares acreditados.

La calibración de un Prueba de pelado y probador de resistencia al corte por vuelta para módulos fotovoltaicos (pv) es un pilar fundamental del aseguramiento de la calidad en la industria fotovoltaica. Trasciende una simple tarea de mantenimiento y sirve como vínculo crítico que garantiza la confiabilidad, precisión y trazabilidad de los datos utilizados para juzgar la durabilidad de los módulos solares. Sin él, la confiabilidad de los resultados de las pruebas se desvanece, poniendo en peligro la calidad del producto, el cumplimiento normativo y, en última instancia, la situación financiera y de reputación de un fabricante. Al implementar un programa de calibración riguroso y regular, respaldado por documentación exhaustiva, las empresas pueden tener plena confianza en sus mediciones de fuerza de adhesión. Esta confianza les permite producir módulos fotovoltaicos fiables y de alta calidad que funcionará como se espera durante décadas en el campo, apoyando así la transición global hacia la energía sostenible con integridad y excelencia tecnológica.
