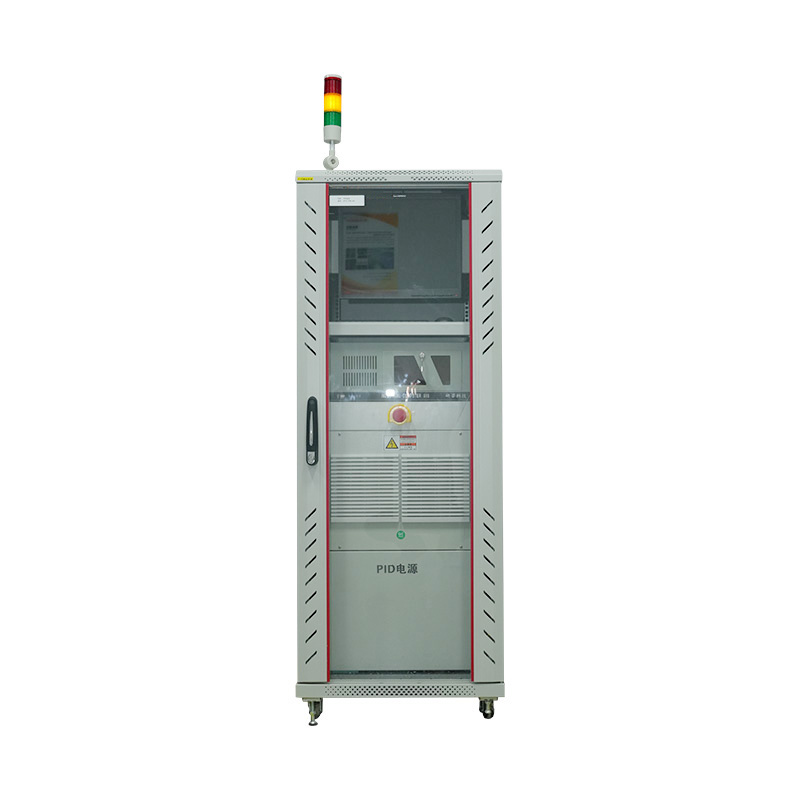

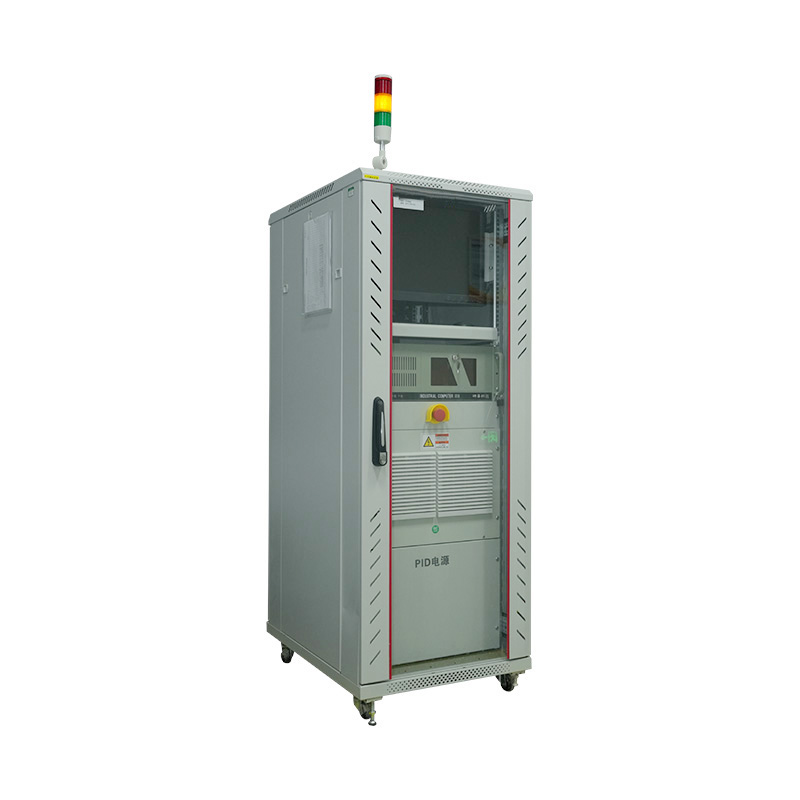

Probador PID

¿Cuál es el papel y la importancia de un probador PID en la evaluación de confiabilidad y rendimiento de módulos fotovoltaicos?

El rendimiento y la confiabilidad de los módulos fotovoltaicos (PV) se han convertido en preocupaciones críticas en la industria de las energías renovables. un medida que las instalaciones solares se expanden a nivel mundial, garantizar la eficiencia y seguridad a largo plazo de los sistemas fotovoltaicos es una prioridad para los fabricantes, investigadores y usuarios finales. Entre los diversos mecanismos de degradación que pueden afectar a los módulos fotovoltaicos, la degradación inducida por potencial (PID) se ha convertido en uno de los factores más importantes que afectan la longevidad de los módulos.

Comprensión de la degradación inducida por potencial (PID)

PID se refiere a una pérdida de potencia de salida en los módulos fotovoltaicos debido a la tensión de tensión entre las células solares y el marco conectado a tierra. Esta degradación normalmente se acelera en condiciones de alto voltaje, temperatura y humedad. Los efectos del PID pueden manifestarse en una generación de corriente reducida, un aumento de las corrientes de fuga y, en algunos casos, daños irreversibles a las células solares.

Mecanismos de PID :

• Migración de iones : Bajo campos eléctricos intensos, los iones móviles en el encapsulante o el vidrio pueden migrar hacia la celda, creando rutas de derivación.
• Acumulación de carga superficial : La acumulación de carga en la superficie de la celda puede provocar derivaciones localizadas y pérdida de eficiencia.
• Rotura del aislamiento : Con el tiempo, las capas dieléctricas entre las celdas y el marco del módulo pueden degradarse, acelerando los efectos PID.

La evaluación precisa de estos mecanismos requiere entornos de prueba controlados, donde factores como la temperatura, la humedad y el voltaje aplicado puedan regularse con precisión.

La función y las ventajas de un probador PID

Un probador de PID está diseñado específicamente para acelerar y monitorear el PID en módulos fotovoltaicos en condiciones estandarizadas. Al aplicar una polarización de voltaje negativo al módulo en un entorno controlado, los ingenieros pueden observar el inicio y la progresión de la degradación. Las ventajas clave de utilizar un probador PID incluyen:

• Detección temprana de posibles fallos : Permite a los fabricantes evaluar los módulos antes del envío, lo que reduce las fallas en el campo.
• Verificación de confiabilidad : Confirma que los diseños de los módulos cumplen con los estándares internacionales de resistencia PID.
• Apoyo a la investigación y el desarrollo. : Permite la optimización del material y el diseño para mejorar la estabilidad a largo plazo.

Los probadores PID modernos a menudo se integran con cámaras de prueba PID, que simulan tensiones ambientales como altas temperaturas y humedad. Esta combinación garantiza que las pruebas reflejen condiciones operativas realistas y acelere la degradación para ciclos de evaluación más rápidos.

Componentes y diseño de cámaras de prueba PID.

A Cámara PID para módulos fotovoltaicos es un componente crítico en los protocolos de prueba acelerados. La cámara proporciona un entorno controlado que reproduce las tensiones del mundo real manteniendo la seguridad y la coherencia. Las características típicas incluyen:

1. Sistema de control de temperatura : Mantiene altas temperaturas para acelerar la migración de iones y los efectos de carga superficial.
2. Sistema de control de humedad : Proporciona niveles de humedad ajustables para simular la degradación inducida por la humedad.
3. Módulo de aplicación de voltaje : aplica una polarización de voltaje CC para inducir diferencias de potencial entre las células fotovoltaicas y el marco conectado a tierra.
4. Monitoreo y Adquisición de Datos : Integra sensores y software para monitorear continuamente las corrientes de fuga, el voltaje y la temperatura, lo que permite un análisis en tiempo real.

Aplicaciones e importancia en la industria fotovoltaica

La aplicación de los probadores PID y las cámaras PID se extiende a varias áreas críticas de la industria fotovoltaica:

• Garantía de calidad : Garantizar que los nuevos módulos fotovoltaicos cumplan con estrictos estándares de confiabilidad.
• Análisis de fallas : Diagnóstico de módulos que presentan degradación inesperada en el campo.
• Pruebas de materiales : Evaluación de nuevos encapsulantes, recubrimientos de vidrio y tecnologías celulares para resistencia PID.
• Cumplimiento normativo : Cumple con estándares de la industria como IEC 62804, que especifica métodos para pruebas PID en módulos de silicio cristalino.

A través de estas aplicaciones, los probadores PID ayudan a la industria fotovoltaica a reducir los riesgos operativos, optimizar los materiales y mejorar el rendimiento general del sistema.

Integración con equipos de prueba avanzados

Shanghai Houyao Testing Equipment Co., Ltd. ha realizado importantes contribuciones al campo mediante el desarrollo de productos avanzados de simulación óptica y ambiental. Entre sus innovaciones se encuentran cámaras de prueba de bajo voltaje, cámaras de simulación de luz solar para vehículos y sistemas fotovoltaicos de simulación de luz solar y UV de alta potencia con potencias de 2000W y 4000W. Estos sistemas permiten un control preciso de los parámetros ambientales, que pueden integrarse con probadores PID para crear una solución de prueba integral.

La empresa también se centra en Productos compuestos de simulación óptica y ambiental. , como cámaras combinadas de simulación de luz solar y UV. Estas innovaciones no sólo llenan los vacíos en el mercado de pruebas sino que también mejoran la precisión predictiva de la vida útil del módulo y la resistencia PID. Al incorporar pruebas PID en estas plataformas, Houyao garantiza que los módulos fotovoltaicos puedan evaluarse rigurosamente bajo múltiples condiciones de estrés simultáneamente.

Principios operativos y protocolos de prueba

Un protocolo de prueba PID estándar implica varios pasos:

1. Preacondicionamiento : Los módulos se estabilizan a una temperatura y humedad definidas.
2. Aplicación de polarización de voltaje : Se aplica un voltaje negativo al módulo en relación con el marco conectado a tierra.
3. Simulación de estrés ambiental : La cámara de prueba PID mantiene la temperatura y la humedad en niveles específicos.
4. Monitoreo y registro de datos : Las corrientes de fuga y la producción de energía se monitorean continuamente para cuantificar la degradación.
5. Análisis posterior a la prueba : Los datos se analizan para determinar la resistencia PID del módulo y los posibles modos de falla.

El cumplimiento de estos protocolos garantiza resultados repetibles y confiables, brindando a los fabricantes información útil para mejorar el diseño y la selección de productos.

Tendencias de la industria y direcciones futuras

Con la rápida expansión de las instalaciones de energía solar en todo el mundo, la importancia de prueba PID sigue creciendo. Las tendencias actuales incluyen:

• Integración con sistemas de prueba automatizados : Reducir la intervención manual y mejorar el rendimiento.
• Simulación de alta potencia : Incorporar niveles más altos de voltaje e irradiancia para acelerar aún más las pruebas.
• Pruebas de estrés compuestas : Combinar PID con otras tensiones ambientales, como carga mecánica y exposición a rayos UV, para simular condiciones operativas del mundo real.
• Información basada en datos : Uso de IA y aprendizaje automático para predecir la aparición de PID y la vida útil del módulo en función de los datos de prueba.

Shanghai Houyao Testing Equipment Co., Ltd. encarna estas tendencias a través de la innovación continua en probadores PID y sistemas de simulación ambiental, garantizando que la industria fotovoltaica tenga las herramientas que necesita para realizar evaluaciones rigurosas de módulos.
